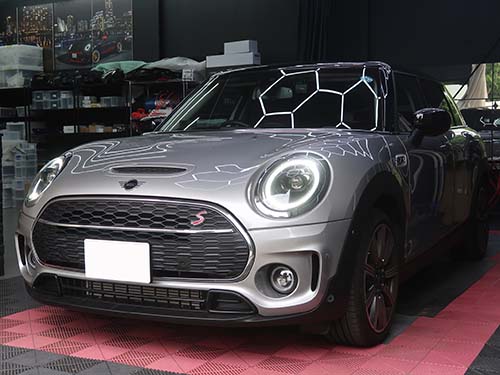

ミニ クラブマン（F54）LCI クーパーSDのF54 ドライブレコーダー取付の施工事例です。前方・車内・後方の全方向を記録する3カメラドライブレコーダー「ユピテル Z-330」と、駐車監視を強化するマイクロ波センサーを取り付けました。今回のお客様はディーラーで中古車をご購入されたばかりで、ドライブレコーダーの装着はディーラーでも可能でしたが、クラブマン特有のスプリットドア対策ができるライコウにとご依頼いただきました。その施工の様子と、作業中に発見したある問題についてご紹介します。

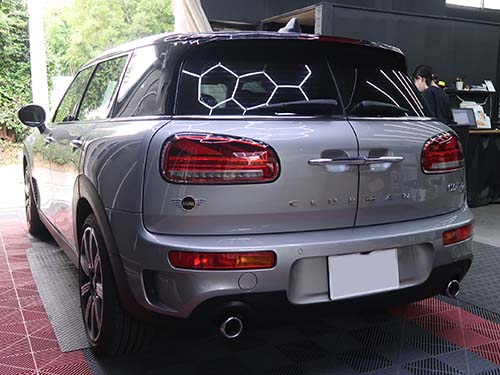

| 車種 | ミニ クラブマン（F54）LCI クーパーSD |
|---|---|
| 年式（初年度登録） | 2024年 |
| 来店エリア | 神奈川県 |

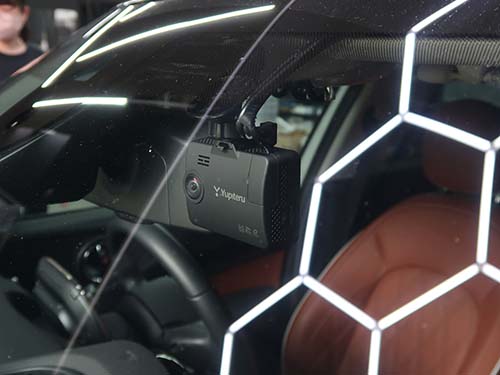

F54 ドライブレコーダー取付（ユピテル Z-330・全方向3カメラ）

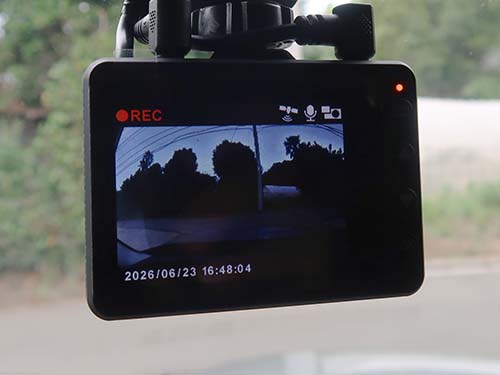

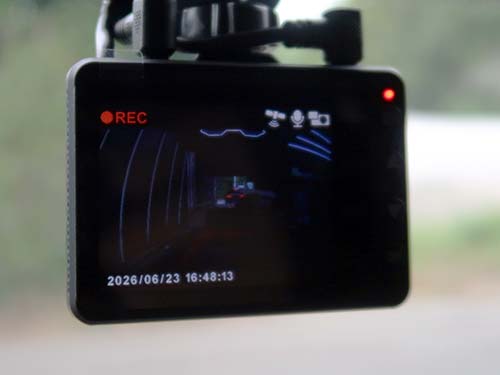

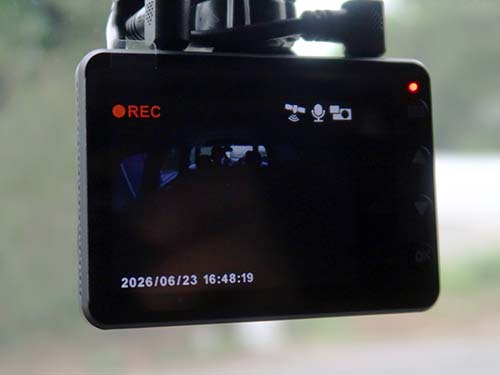

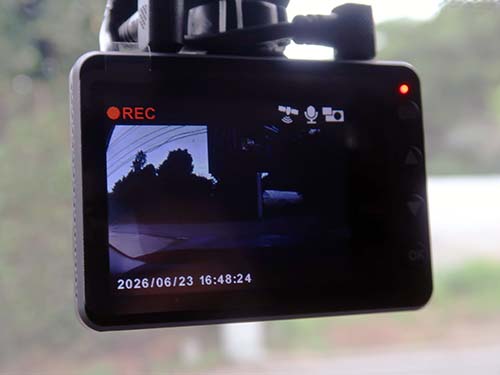

今回取り付けたユピテル Z-330は、前方・車内・後方の全方向を1台で記録する3カメラドライブレコーダーです。3つのカメラはいずれも200万画素・STARVIS 2を搭載しており、夜間の駐車場や暗いトンネル内でも鮮明な映像を残せます。記録画角は前方が対角162°、車内158°、後方155°と広く、車両のまわりを幅広くカバーします。HDR・GPS・Gセンサーも備えており、万一の際に状況を確実に記録できる構成です。

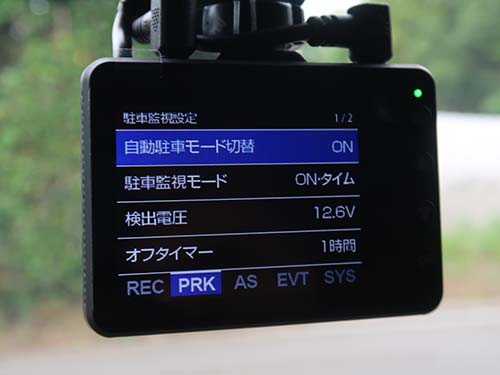

駐車監視機能は標準装備で、アクセサリー電源のON/OFFと連動して常時録画と駐車監視を自動で切り替えます。走行中だけでなく、停めている間も全方向で記録できるため、当て逃げやいたずら対策にも役立ちます。記録媒体はmicroSD（64GB付属）で、Class10以上の16〜128GBに対応します。お客様は当初、コムテック ZDR065やユピテル SN-TW9996dをご希望でしたが、ご相談のうえ全方向3カメラと駐車監視を両立できるZ-330で施工させていただきました。
マイクロ波センサー追加とスプリットドア対応のスマート装着

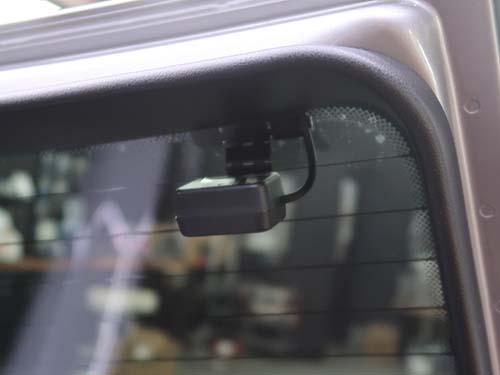

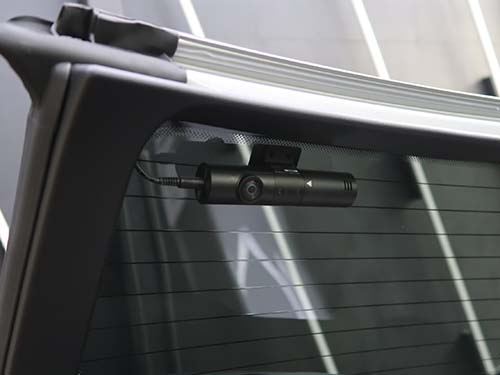

Z-330に加えて、オプションのマイクロ波センサーを追加しました。マイクロ波センサーは駐車中に車両周辺の動きを検知して録画を強化するもので、標準の駐車監視機能とあわせて、停車中の記録体制をより万全にします。今回はリアカメラを助手席側、マイクロ波センサーを運転席側のスプリットドアに装着させていただきました。
クラブマンのリアは観音開きのスプリットドアという独特な構造です。通常のハッチバック車であればヒンジ部の配線処理はそれほど問題になりませんが、スプリットドアはドアの開閉に合わせて配線が繰り返し動くため、配線の通し方に工夫が必要になります。ヒンジ部に無理やり配線を通すと、断線や、コネクター部からの水分混入といったトラブルの原因になります。

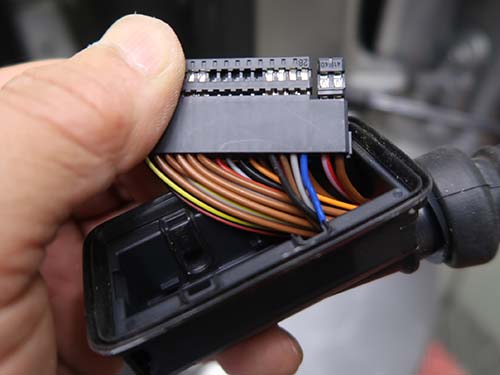

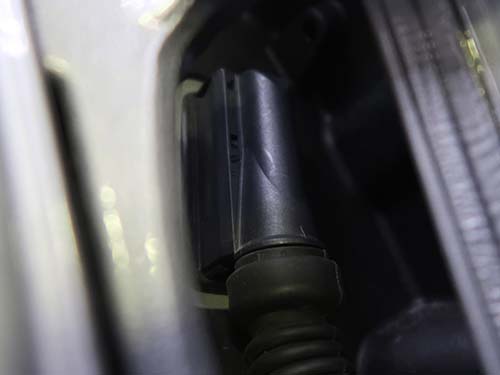

そこでライコウでは、リアカメラの配線をカットしてターミナル端子に変換し、スプリットドアのコネクター部に差し込んで装着する独自の「スマート装着」を行なっています。この方法であれば水分混入などの問題が起きず、スプリットドアの脱着が必要になった際の作業もスムーズに行なえます。ライコウが培ってきたこの取り付け技法は、後々のトラブルを防止する有効な手法だと考えています。

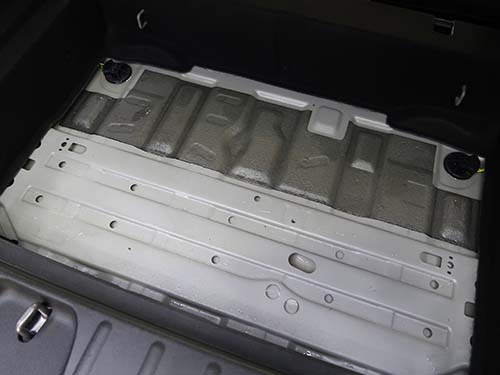

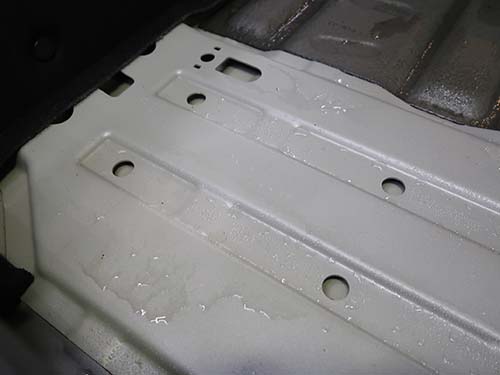

実は今回、助手席側スプリットドアのヒンジ部の配線処理を行なっている際に、トランク内が水没していることを発見しました。

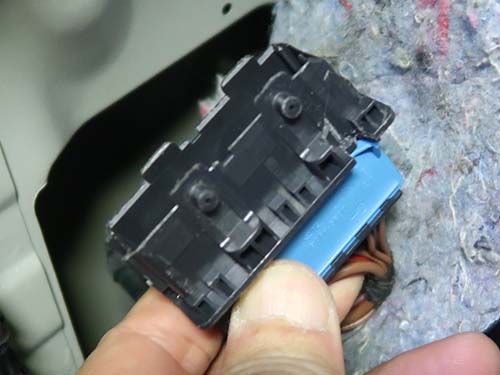

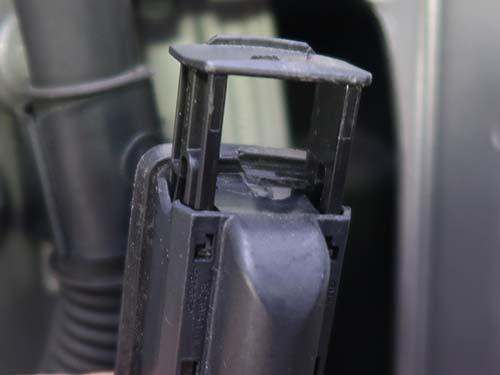

原因は、過去にスプリットドアのコネクター部分へ強引な加工が行なわれ、その隙間から水分が車内に侵入していたためと思われます。前オーナーがディーラー管理の車両だったため、ディーラーで装着されたドライブレコーダーの配線が原因と想定されます。スプリットドアのヒンジ部に無理やり配線を通すと、こうした問題が起こり得ることを改めて実感しました。トランクの水没とコネクター部の状態についてはお客様にご説明し、今後はディーラーとの保証のやり取りになる見込みです。ディーラーで装着したから安心とは限らないという点を、ぜひ知っていただければと思います。
まとめ
- ミニ クラブマン（F54）LCI クーパーSDに、前方・車内・後方の全方向3カメラ機ユピテル Z-330を取り付けました
- 駐車監視機能は標準装備。オプションのマイクロ波センサーを追加し、停車中の記録体制を強化しました
- リアカメラは助手席側、マイクロ波センサーは運転席側のスプリットドアに装着しました
- クラブマン特有のスプリットドアには、配線をターミナル端子に変換してコネクター部に差し込むライコウ独自のスマート装着で対応し、水分混入や脱着トラブルを防ぎました
- 施工中に前オーナー装着分の強引な配線によるトランク水没を発見し、お客様にご説明しました
ミニ クラブマンへのドライブレコーダー取付や、スプリットドアに対応した配線施工はライコウにお任せください。スプリットドア構造を理解したスマート装着で、後々のトラブルを防ぐ取り付けを行なっています。
