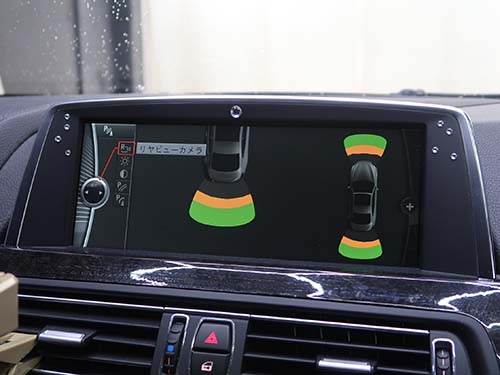

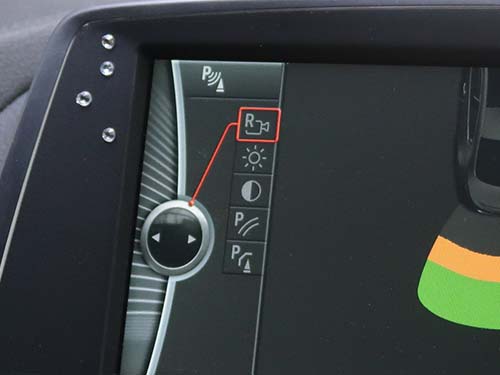

BMW 6シリーズ クーペ（F13）640i バックカメラが映らない症状を診断｜ISTAで原因を切り分けリアビューカメラコントロールユニットの腐食を特定｜神奈川県

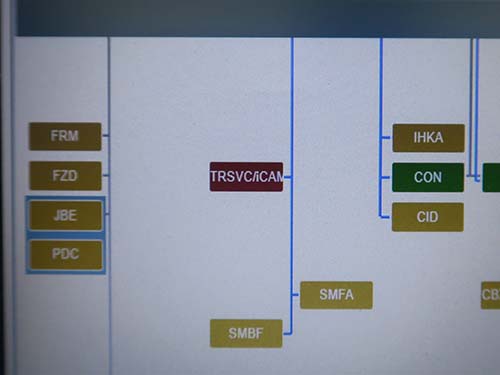

まずは専用診断機ISTAで車両診断を行ないました。すると、リアビューカメラ系を司るコントロールユニットであるTRSVCは赤色になっており、本来であれば通信不能の状態を示しています。

ところがエラーリストを確認しても、その内容は一切表示されていませんでした。診断機の表示と実際のエラー内容が噛み合わないため、ここから先は診断機上から直接原因を特定することができません。そこで、一つずつ状況を確認していきました。

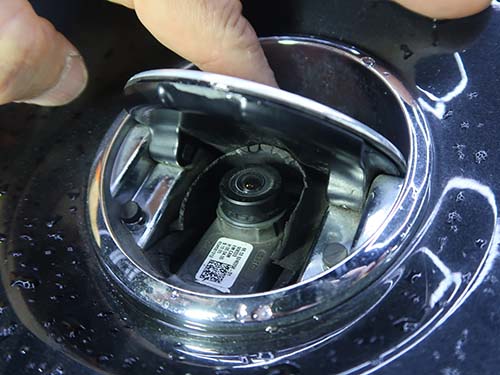

はじめにバックカメラ本体の状況を見てみましたが、一見したところ大きな損傷はありませんでした。F13世代ではバックカメラ本体とは別に、カメラ用のコントロールユニットが備わっています。そこで次にコントロールユニットの電源に注目し、ヒューズが切れていないかを確認しました。しかしヒューズも正常で、切れてはいませんでした。バックカメラ本体・ヒューズと順に切り分けていき、残るカメラ用コントロールユニット本体の点検へと進みます。

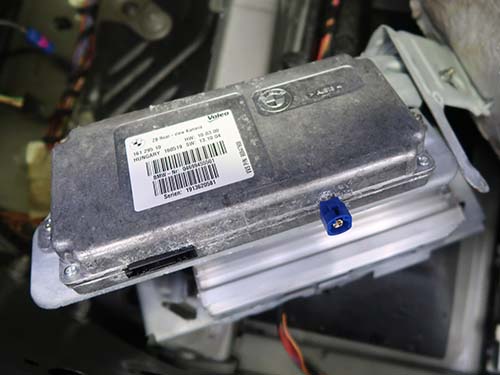

コントロールユニットは、トランクの助手席側の内張りの中に存在しています。内張りを外して本体を見た途端、原因の見当がつきました。コントロールユニット本体が白錆に覆われていたのです。

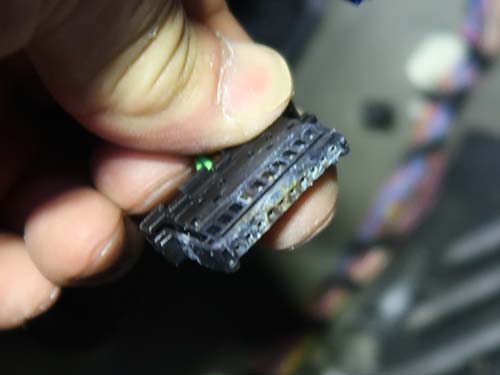

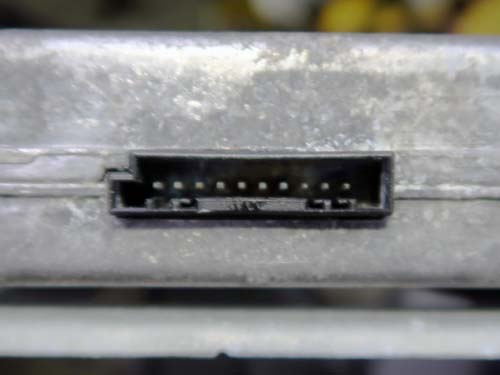

コネクターを外してみると、腐食した端子が露わとなりました。水分が侵入したことによるコネクターの腐食によって、コントロールユニットが故障したものと考えられます。なぜトランクルーム内なのに水分が混入したのかを探ってみると、コントロールユニットの横にダクトがあり、そこから何らかの拍子で水分が混入したものと想定されます。
