BMW 3シリーズ F30 NO SIGNAL 点検。ディスプレイにNO SIGNAL表示が出てナビやバックカメラが映らないトラブルを点検。専用診断機ISTAでヘッドユニット通信エラーを確認し原因を特定しました。
車両情報
| 車種 | BMW 3シリーズセダン(F30) 320d |
| 初年度登録 | 2013年 |
| 都道府県 | 埼玉県 |
BMW F30 ナビが映らない「NO SIGNAL」表示の原因｜ヘッドユニット通信エラー点検
埼玉県からご来店いただいたお客様の BMW 3シリーズセダン(F30) 320d。

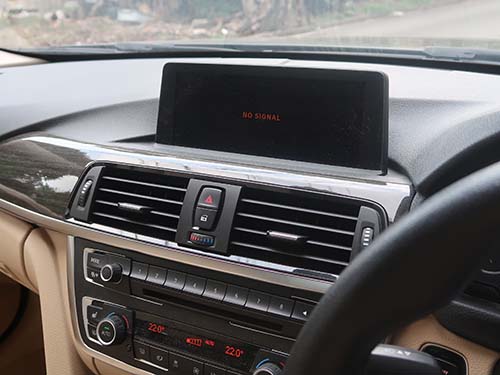

ディスプレイに 「NO SIGNAL」 と表示され、ナビゲーション画面が表示されないトラブルが発生していました。
この状態になると、
- ナビゲーションが使用できない
- バックカメラが表示されない
- オーディオが再生されない
など、日常の運転に大きな支障が出てしまいます。
ライコウでは現車確認及びBMW専用診断機を使用して原因を特定し、修理方法をご提案させていただきました。
BMW F30でNO SIGNAL表示が出る症状
今回の車両では以下の症状が確認されました。

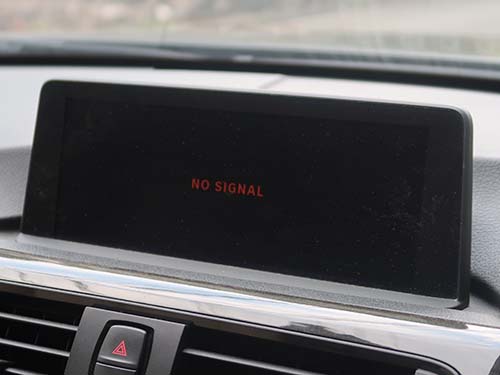

- ディスプレイに NO SIGNAL 表示
- ナビ画面が表示されない
- バックカメラが映らない
- オーディオが再生されない
ただし ゴング音は正常に鳴る状態でした。
BMWやMINIでは、ヘッドユニットや通信トラブルによってこのような症状が発生することがあります。
専用診断機ISTAで車両診断
ライコウではBMWの診断システムである 専用診断機(ISTA) を使用して車両診断を行ないます。
診断結果は以下の通りです。

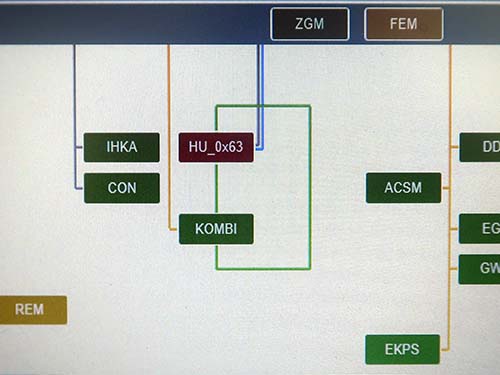

- ヘッドユニットと通信不可
- コンピューターツリーで赤色表示
BMWの診断画面で 赤色表示 になる場合は
- ECU通信不能
- ECU内部故障
- 電源供給トラブル
などが疑われます。
ヘッドユニット内部故障の可能性
今回の車両では
- ゴング音は鳴る
- 電源は入っている
という状態でした。
そのため
ヒューズ切れの可能性は低い
と判断できます。
診断結果と症状から、
ヘッドユニット内部故障の可能性が高い
と判断しました。
BMW F30では、ナビゲーションやオーディオを制御しているヘッドユニットが故障すると

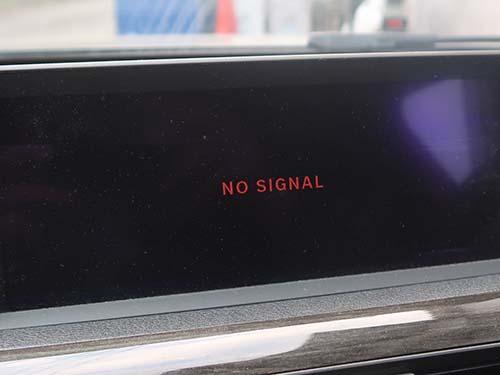

- NO SIGNAL表示
- ナビブラックアウト
- オーディオ無音
などの症状が発生する場合があります。
次回作業｜ヘッドユニット交換修理
点検後、お客様より 交換修理のご依頼をいただきました。
次回ご来店までに以下の準備を行ないます。
- 中古ヘッドユニットの用意
- 車台番号のインストール
- 認証コードのインストール
- プログラムデータ更新
- 地図データ更新
事前準備を行なうことで
次回ご来店時は
- ヘッドユニット交換
- 動作チェック
のみで作業を完了できるよう準備いたします。
BMW F30でNO SIGNAL表示が出る主な原因
BMW F系では以下の原因でNO SIGNAL表示が発生することがあります。
ヘッドユニット故障
内部基板のトラブルなどで通信不能になるケースがあります。
電源供給トラブル
ヒューズや電源回路に問題がある場合です。
MOST通信異常
BMWの光通信ネットワークに異常が発生している場合です。
今回の車両では診断結果から
ヘッドユニット内部故障の可能性が高い
と判断しました。
ヘッドユニット交換時の注意点
BMWやMINIではヘッドユニット交換時に以下の作業が必要になります。
- 車台番号の書き込み
- 認証コードのインストール
- 車両プログラムとの整合
- ナビ地図データ更新
これらの作業を適切に行なわないと
- ナビが使用できない
- 車両機能が正常に動作しない
- エラーが表示される
などのトラブルが発生する可能性があります。
ライコウではBMW専用診断機を使用して車両状態に合わせた作業を行なっています。
BMW・MINIの電装トラブル診断はライコウへ
ライコウでは
- ナビブラックアウト
- NO SIGNAL表示
- CarPlayトラブル
- ECU通信エラー
- ヘッドユニット故障
などBMW・MINIの電装トラブル診断にも対応しています。
BMWやMINIのナビや電装系のトラブルでお困りの際はお気軽にご相談ください。
