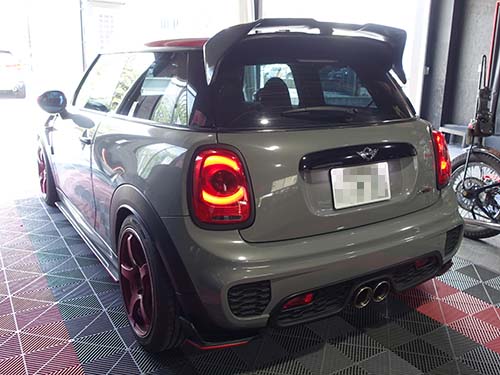

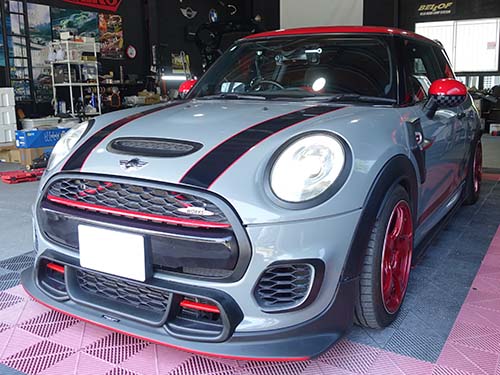

ミニ 3ドア（F56）JCW OBDⅡソケット点検・修理｜ディーラーで診断機が接続できない症状の原因を究明｜愛知県

OBDⅡソケットは、コーディングや故障診断を行なう際に診断機を接続する入口となるコネクターです。ここの端子が変形したり接触不良を起こしたりすると、診断機との通信が不安定になり、ディーラーであっても車両のエラーチェックそのものができなくなります。お客様がご覧になった過去のBMW事例では、OBDⅡソケット側の端子を修理することで診断機の通信トラブルが解消していました。今回も同じ症状ではと考え、まずはOBDⅡソケットを点検するところからスタートしました。

ライコウでは、現車を目視で確認してから専用診断機ISTAでエラーチェックを行ない、原因を一つずつ切り分けていきます。今回のF56もこの手順で点検したところ、OBDⅡソケット側には不具合は確認されませんでした。さらにISTAを接続して車両診断を行なったところ、診断自体は問題なくできています。お客様がご想定されていた「OBDⅡソケットの不良」ではなかったということです。診断機が接続できないと言われていた車両でしたが、ソケットは正常に機能していました。

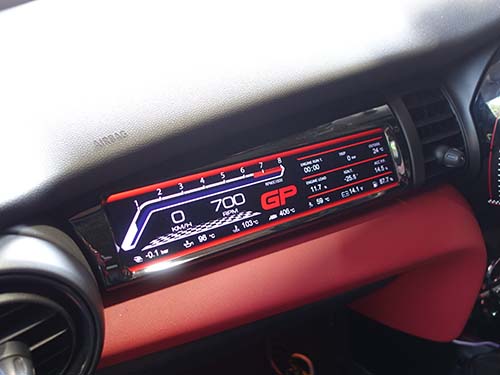

ただ、ISTAの診断結果には別の問題点が見えてきました。「DME（エンジンコンピューター）」と「EGS（トランスミッション制御）」が通信不能の状態になっていたのです。BMW・MINIの車両は多数のECUを搭載し、それぞれが車載ネットワークで通信し合って動作しています。このうち特定のECUが通信できなくなると、診断や制御に支障が出ます。原因を一つずつたどっていくと、この車両にはパッセンジャーデジタルメーターが装着されていることが分かりました。この後付けパーツが車載ネットワークの通信に干渉し、車両コンピューターへのアクセスを妨げる厄介者となっていたのです。

結論として、OBDⅡソケット自体は問題なく、診断機が接続できないという症状はパッセンジャーデジタルメーターによる車載ネットワークの通信不能が引き起こしていたものでした。ディーラーで原因不明とされていた症状も、目視確認とISTAによる診断、そして一つずつ仮説を立てて確認していくことで真因を特定できました。OBDⅡソケットの点検から通信状態の確認まで行ない、ミニ 3ドア JCWの診断機が接続できないトラブルの原因をはっきりさせることができました。
